產品分類/Products

智能消防系統實訓裝置 > 產品中心 > 智能消防滅火系統實訓裝置 >

[產品型號]：SB-X5 [產品名稱]：智能消防系統實訓裝置 [價 格]：元 [在線客服]：

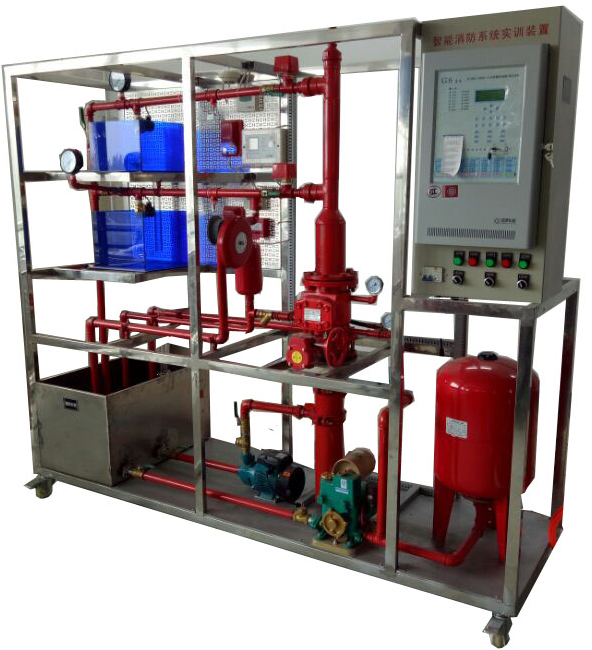

SB-X5智能消防系統實訓裝置

一、系統概述;

消防聯動控制中心及噴淋滅火系統實訓裝置”依據[建筑消防設計規范]進行標準設計該系統具有消防控制聯動中心、消防噴水滅火系統典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，同時還能清楚的展示噴淋滅火系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中噴水滅火系統的結構有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，探測器與聯動中心聯接實現手自動控制；完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置，可與廣播電話中心的控制與操作設置，了解現代建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。


二、系統特點

1、具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵

2、本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制

3、模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化

4、噴淋泵和氣壓罐等關鍵設備分別采用知名設備，穩定型強

5、濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證

6、單片機采集系統

三、基本配置及參數

1.噴淋滅火系統配置

2.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。

3.噴淋水泵：數量1臺功率 750W 揚程：30米流量:8立方米/小時

4.高位水泵模擬氣壓罐：數量1臺容積50升，功率 750W揚程：30米，0.3MP

5.濕式報警閥：數量1臺口徑：Ф100mm額定工作壓力1.2MPa

6.玻璃球噴頭：數量6個68℃溫級

7.水流指示器：數量2個靈敏度15L-37.5L/min

8.感煙探測器：1個，總線編碼型，報警電流小2MA普通煙霧體濃渡等級

9.感溫探測器：1個總線編碼型，報警電流小2MA、68℃溫級

10.電源控制屏

提供交流電源：?jiǎn)蜗嘟涣麟?span>220V 50Hz，帶有過流保護

11.火災報警控制器(聯動型)

(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息

(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息

(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱

(4)可以現場編輯聯動公式

(5)2個總線回路，可連接254個現場器件

(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤

5、探測器

配備可燃?xì)怏w探測器、智能光電感煙探測器和差定溫火災探測器等三種探測器。

6、輸入模塊、控制模塊輸入模塊

主要用于壓力開關等信號檢測，控制模塊主要用于控制排煙閥、送風閥、卷簾門等設備。

7、聯動盤現場接口

(1)三線控制，接線部分簡潔方便，輕松實現啟停回答功能；

(2)兩種輸出控制方式可供選擇，電平輸出和脈沖輸出。

8、手動報警按鈕

火災發生時，按下有機玻璃片，按鈕的火警燈點亮，同時向控制器發出火警信號。

9、消防栓按鈕

火災時按下壓片控制器報警，點亮火警指示燈(紅)，同時輸出一組外控空接點，啟動消防泵時，接入啟泵回答信號，啟泵指示燈點亮(綠色)，復位時，滑下滑動蓋，按下復位按鈕。

10、聲光報警器、警鈴

現場發生火災接到控制信號后，發出強烈的聲音警報信號，以達到提醒現場人員注意的目的。

序號	產品名稱	型號	主要參數	數量
1	等離子煙感探測器		工作電壓：DC18-24v 報警電流20mA	1個
2	等離子溫感探測器		工作電壓DC18-24v報警電流20mA	1個
3	短路隔離器			1個
4	手動按鈕		工作電壓DC18-24v報警電流20mA 動作電流600UA	1個
5	智能化控制主機			1臺
6	聲光報警器		工作電壓 16-28V啟動電流：3.0MA	2個
7	繼電器			2套
8	排風機			1個
9	閉式噴頭		四分口徑	1只
10	隱蔽噴頭		四分口徑	1只
11	水流指示器		一寸口徑	1只
12	信號閥		110蘭式	1個
13	水箱		700500400	1只
14	高位模擬水泵		電壓AC220V;750W	1只
15	水位浮球閥		6分口徑	1只
16	壓力表		0-0.6MP	3只
17	消防泵		電壓AC220V;750W	1臺
18	不銹鋼機架		22007001800mm	一臺
19	水管套件		彎頭，直能，水管，外絲，球閥，等	1套
20	噴水觀察室		250*350mm	2間
